防盜消防報警滅火系統

11.1消防滅火系統
檔案庫房消防設計，歷來是比較特殊和非常重要的。根據《檔案館建筑設計規范》JGJ25-2000和目前相對成熟的做法，歸納起來主要有2種系統：水噴霧系統，氣體滅火系統。
11.1.1方案設計
采用水噴霧系統最大的優點就是系統投入使用后，裝置的維護保養費與氣體滅火系統比起，是非常低的，氣體滅火藥劑或鋼瓶須定期檢測和撤換。但是考慮誤報和消防滅火后造成的損失以及一次投資偏高等綜合因素，本方案建議氣體滅火系統方式。
氣體滅火系統目前市面上較為成熟的有2種:七氟丙烷氣體滅火系統、IG541混合氣體滅火系統。該二種氣體形式都適用于檔案庫房滅火,都是環保、安全、都能有效迅速達到滅火。IG541混 合氣體是通過向被保護空間充滿惰性氣體降低氧的含量達到窒息滅火，而七氟丙烷氣體則是通過化學抑制作用終止燃燒反應達到滅火的目的。從實際滅火情況看，煙燃盡的最小設計滅火濃度相對較大，應用量相對容積比過高，使用量較大，滅火速度相對較慢，七氟丙烷氣體滅火系統滅火速度則明顯要迅速。
經過綜合比較后在本方案中主要推薦使用七氟丙烷氣體滅火系統（HFC-227ea）滅火系統。防火防盜系統一般由火災探測器、入侵探測器、報警控制器和接警中心（硬件加軟件）組成。它的最簡單形式就是本地（家庭、單位）報警系統，它的組成部分是火災探測器、入侵探測器和本地報警控制器，以及聲光報警器。

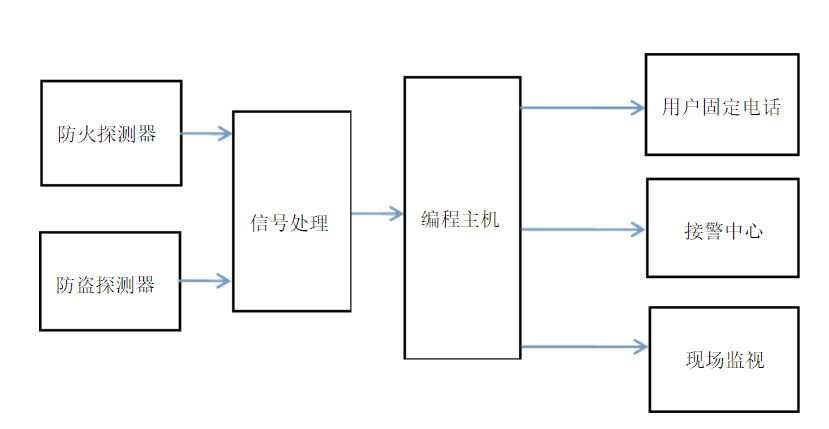

利用固定點電話聯網防火防盜報警系統來實現家庭防火防盜報警，該系統由編程主機、探測器、和遙控器組成，一旦發生警情，能把報警信息通過郵電通訊網絡瞬間遠程傳輸?shù)接脩粼O(shè)定的固定電話上，同時向接警中心報告，中心聯網計算機可通過電子地圖、數據庫、計算機語音提示、監聽現場情況，顯示發生警情的單位、地址、方位、發案時間、所轄消防大隊或派出所（巡邏大隊）經歷分布,
溫度傳感器DS18B20釆集的數據為數字信號，可以直接發送至單片機進行處理。煙霧傳感器MQ-2氣體傳感器輸岀的信號一般比較微弱，需要經過前置電路對其進行放大、濾波、電平調整，滿足單片機對輸入信號的要求。MQ-2半導體煙霧傳感器屬于電阻型，因此只需串聯一個參考電阻，再經過一個放大電路即可發送給ADC0808采集，信號經過A/D轉換模塊后傳送進入單片機進行處理。紅外人體傳感器DYP-ME003輸出信號，該信號為高電平時有人入侵，為低電平時表示無人入侵。
單片機內部程序中預先設定報警臨界值，包括溫度過高報警和氣體濃度過高報警。單片機正常工作后，判斷所接收到的數據是否達到報警臨界值，如果到達報警值單片機控制蜂鳴器和LED燈進行報警，如果沒有達到報警值單片機繼續接收并處理新數據。如果單片機接收到非法入侵信號，直接報警。單片機實時向數碼管輸出顯示信號，數碼管顯示周圍環境溫度和氣體數值。
通過比較，方案二能滿足我們實時快捷的要求，更加簡單有效，且成本低，
固本設計選擇方案二。


系統組成
·七氟丙烷滅火瓶        ·選擇閥
·電磁啟動器           ·壓力開關
·啟動氣瓶              ·集流管
·液體單向閥           ·安全閥
·氣體單向閥           ·噴嘴
·連接軟管
七氟丙烷儲氣瓶：由滅火劑貯存容器、容器閥及所貯存的七氟丙烷滅火劑組成。
■  用途：平時用來貯存七氟丙烷滅火劑，火災發生時將七氟丙烷滅火劑釋放實施滅火。
■  結構：容器為錳鋼或鉻鉬鋼熱軋成整體鋼瓶。容器閥采用不銹鋼與銅合金金屬材料， 結構緊湊、流體阻力小，上有安全泄放裝置，安全可靠。
電磁啟動器
■  用途：安裝在啟動氣瓶上，按滅火控制指令，啟動相應的容器閥和選擇閥。
■  結構：由電磁執行機構組成，其結構先進、作用力大、可靠性強、靈活機動
啟動氣瓶
■  用途：貯存啟動氣源（氮?dú)猓┑南葘?dǎo)啟動氣瓶。
■  結構：由容器、容器閥及電磁啟動器組成，配裝有手動啟動頭，其密封性強、動作靈敏可靠。
液體單向閥
■  用途：安裝在七氟丙烷集流管上，防止七氟丙烷從集流管倒流。
■  結構：由閥體、閥芯和彈簧等件組成。結構新穎、動作靈活、密封性強、流體阻力小。
氣體單向閥
■  用途：用于系統啟動的控制氣路上。
■  結構：由閥體、閥芯和彈簧等件組成，結構新穎、動作靈活、密封性強、安裝方便。
連接軟管
■  用途：用于容器閥與單向閥之間的柔性連接，緩解七氟丙烷滅火劑的流動沖擊。
■  結構：采用不銹鋼制作，兩端采用球面密封形式。
選擇閥
■  用途：七氟丙烷滅火系統組合成分配系統時設此閥，引導滅火劑流向?qū)?yīng)的保護區。
■  結構：采用不銹鋼材料制作，結構新穎獨特、體積小、重量輕，數百次啟動能保證動作靈活，復位后密封可靠。
壓力開關
■  用途：安裝在選擇閥的出氣口一端（無選擇閥的獨立系統可安裝在集流管上），當釋放七氟丙烷滅火劑時，壓力開關動作，將信號送到放氣燈、聲光報警器和控制中心等部位。
■  結構：由閥體、活塞和微動開關等組成。體積小、重量輕、靈活可靠。
集流管
■  用途：匯集多個容器的七氟丙烷滅火劑，再經主干管輸送到保護區的匯流管路。
■  結構：集流管由無縫鋼管、接頭等經焊接而成，整體鍍鋅處理。接單向閥的接頭可根據需要制作成單排或雙排
安全閥
■ 用途：安裝在集流管上。由于組合分配系統采用了選擇閥，使集流管形成封閉管段一旦有七氟丙烷積存，由于溫度的原因形成很高的壓力，為此在集流管后端設置安全閥。
■  結構：由閥體和安全膜片組成。結構新穎、安全可靠。
檔案密集架系統
2.1 系統概述
檔案的保存日益多樣化，如文字類、實物類、音像類，等等，從檔案介質方面有紙質、磁介質、膠片介質等等，由于檔案數量多如煙海，因此檔案館建設費用和管理費用日益成為檔案發展的瓶頸所在。檔案密集架就是在這種情況下不斷地發展起來的。使用檔案密集柜，對同樣庫存檔案數量、庫房占地面積可節省45%。檔案密集柜有手動和智能型兩大類。
